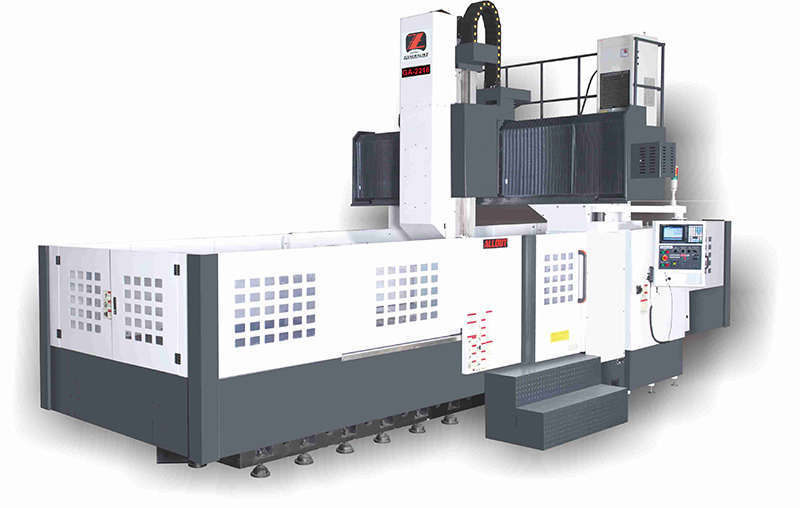

項目 機型

GA-1615

GA-1615B

GA-2216

GA-2216B

工

作

臺

工作臺尺寸

1800mm×1400mm

2200mm×1400mm

T型槽

CD160×22×8T

最大負荷

7000kg

8000kg

行程

三軸行程

1600mm×1500mm×850mm

2200mm×1600mm×850mm

主軸端面至工作臺面距離

200mm-1050mm

主軸

主軸錐孔

BBT40(選配HSK)

BT50

BBT40(選配HSK)

BT50

主軸直徑

150mm

190

150mm

190

主軸轉速

標準配置

15000RPM(直接式）

6000RPM(皮帶式）

15000RPM(直接式）

6000RPM(皮帶式）

選擇配置

18000RPM/24000RPM(直接式）

45000RPM/6000RPM(齒輪式）

18000RPM/24000RPM(直接式）

45000RPM/6000RPM(齒輪式）

快

速

移

動

三軸滑道

X/Y-滾珠線軌,Z-滾柱線軌

X/Y-滾珠線軌,Z-硬軌

X/Y-滾珠線軌,Z-滾柱線軌

X/Y-滾珠線軌,Z-硬軌

三軸滑道寬度

55mm

55mm

55mm

55mm

三軸快速移動速度

15m/15m/12m

15m/15m/12m

15m/15m/12m

15m/15m/12m

三軸快速進給速率

1-12m

1-10m

1-12m

1-10m

儲

刀

倉

刀具容量（選配）

24把刀臂式

32把鏈?zhǔn)?/span>

刀具選擇

雙向及最短路徑

相鄰刀最大直徑*長度

80mm×300mm

146mm×300mm

80mm×300mm

146mm×300mm

刀具最大重量

8kg

15kg

8kg

15kg

刀具刀柄規格

BBT40(選配HSK)

BT50

BBT40(選配HSK)

BT50

驅動馬達

主軸驅動馬達(連續30分鐘）

15kw

22kw

15kw

22kw

三軸驅動馬達

aiF30/aiF22/aiF30(帶抱閘）

X/Y/Z滾珠螺桿

R55×pinch12

切削水馬達

0.75kw

一般規格

外形尺寸（長*寬*高）

6000mm×3310mm×3500mm

7000mm×3310mm×3500mm

機械毛重

22000KG

25000KG

大罩

全罩

排屑方式

雙螺桿式+鏈板式

水箱容量

250L

標準配置：

1、操作手冊

2、控制系統：發拉科oiMF5

3、地基墊塊及水平調整螺絲

4、M碼主軸吹氣

5、主軸定位

6、主軸轉數（詳見規格表）

7、LED工作警示燈

8、自動潤滑系統

9、自動斷電系統

10、電氣箱熱交換器

11、工具箱及手工具

12、LED工作燈

13、全罩美背式鈑金

14、切削水冷卻系統

15、電子手輪MPG

16、三軸滑軌防護鈑金

17、剛性攻牙

18、排屑系統（詳見規格表）

19、主軸鼻端吹氣防屑裝置

20、高壓水槍

21、變壓器

選擇配置：

1、主軸 （詳見規格表）

2、控制系統：發拉科oiMF1/3

三菱M80系列

西門子828/840系列

海德漢系列

3、ZF德式齒輪箱變速系統

4、CNC第四軸與第四軸、五軸分度盤

5、第四軸界面（不含線材、馬達及驅動器）

6、鏈板式排屑機及集屑車

7、自動刀長測量

8、工件量測系統

9、油水分離系統

10、高壓沖屑裝置

11、深孔鉆油路刀把出水裝置

12、冷卻液高壓幫浦

13、主軸中心出水（20BAR)

14、主軸中心出水之過濾系統

15、主軸油冷機

16、三軸光學尺

17、 油脂潤滑機

18、刀庫（詳見規格表）

19、刀庫自動門裝置

特殊選擇配置：

1、主軸鼻端環狀噴水

2、浮動打刀裝置

3、可程式自動吹氣裝置

4、增速器止動裝置

5、自動門裝置
